產品介紹

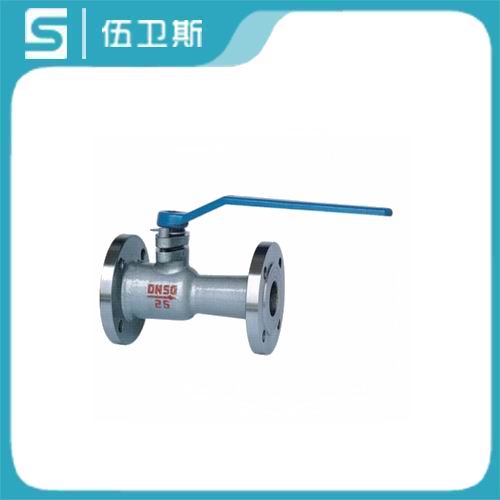

Q41M高溫法蘭球閥，高溫球閥廠家-上海伍衛斯泵閥有限公司
本公司研發生產的高溫法蘭球閥的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。一體式高溫球閥（代替閘閥、截止閥、快速排污閥）是蒸汽閥門升級換代的新產品，密封座采用耐高溫、耐磨、耐腐蝕、回彈性強、潤滑性好的高強度碳結石墨，使用壽命比一般球閥提高3-5倍。適用介質：水蒸汽、油品、導熱油、酸類等，使用溫度：≤350℃。本高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，是目前工程中的推廣產品。一體式高溫法蘭球閥廣泛用于石油、化工、橡膠、造紙、制藥等行業。
| 型號 | 公稱壓力(MPa) | 強度試驗壓力(MPa) | 密封試驗壓(MPa) | 適用溫度(℃) | 適用介質 |
| QJ41M/F-16C | 1.6 | 2.4 | 1.8 | -28～ 300 (M/F) | 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
| QJ41M/F-16C | 2.5 | 3.8 | 2.8 | -28～ 350 (PPN) |
| 序號 | 零部件名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵、碳素鋼、鑄不銹鋼 |
| 2 | 密封圈 | (M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
| 3 | 球 | 不銹鋼 |
| 4 | 填料 | 聚四氟乙烯 |
| 5 | 填料壓蓋 | QT450－10球墨鑄鐵 |
| 6 | 閥桿 | 碳素鋼、鉻不銹鋼 |
| 7 | 手柄 | 碳鋼 |

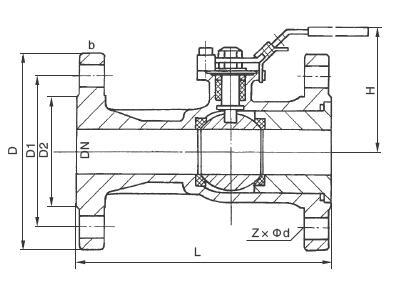

主要外形尺寸
| 產品型號 | DN | PN1.6MPa/PN2.5MPa | ||||||
| L | D | D1 | D2 | Z×Φd | H | b | ||
| Q41MF-16C/P/R | 15 | 130 | 95 | 65 | 45 | 4×Φ14 | 85 | 14 |
| 20 | 150 | 105 | 75 | 55 | 4×Φ14 | 95 | 16 | |
| 25 | 160 | 115 | 85 | 65 | 4×Φ14 | 103 | 16 | |
| 32 | 180 | 135 | 100 | 78 | 4×Φ18 | 105 | 18 | |
| 40 | 200 | 145 | 110 | 85 | 4×Φ18 | 120 | 18 | |
| 50 | 230 | 160 | 125 | 100 | 4×Φ18 | 195 | 20 | |
| 65 | 290 | 180 | 145 | 120 | 4×Φ18 | 195 | 20 | |
| 80 | 310 | 195 | 160 | 135 | 8×Φ18 | 215 | 22 | |
| 100 | 350 | 215 | 180 | 155 | 8×Φ18 | 250 | 24 | |
| 125 | 400 | 245 | 210 | 185 | 8×Φ18 | 285 | 26 | |
| 150 | 480 | 280 | 240 | 210 | 8×Φ23 | 290 | 28 | |
| 200 | 600 | 335 | 295 | 265 | 12×Φ23 | 290 | 30 | |
| Q41MF-25P/R | 15 | 130 | 95 | 65 | 45 | 4×Φ14 | 85 | 14 |
| 20 | 150 | 105 | 75 | 55 | 4×Φ14 | 95 | 16 | |
| 25 | 160 | 115 | 85 | 65 | 4×Φ14 | 103 | 16 | |
| 32 | 180 | 135 | 100 | 78 | 4×Φ18 | 105 | 18 | |
| 40 | 200 | 145 | 110 | 85 | 4×Φ18 | 120 | 18 | |
| 50 | 230 | 160 | 125 | 100 | 4×Φ18 | 195 | 20 | |
| 65 | 290 | 180 | 145 | 120 | 8×Φ18 | 195 | 20 | |
| 80 | 310 | 195 | 160 | 135 | 8×Φ18 | 215 | 24 | |
| 100 | 350 | 230 | 190 | 160 | 8×Φ23 | 253 | 24 | |
| 125 | 400 | 270 | 220 | 188 | 8×Φ25 | 285 | 26 | |
| 150 | 480 | 300 | 250 | 218 | 8×Φ25 | 290 | 28 | |
| 200 | 600 | 360 | 310 | 278 | 12×Φ25 | 290 | 3 | |
