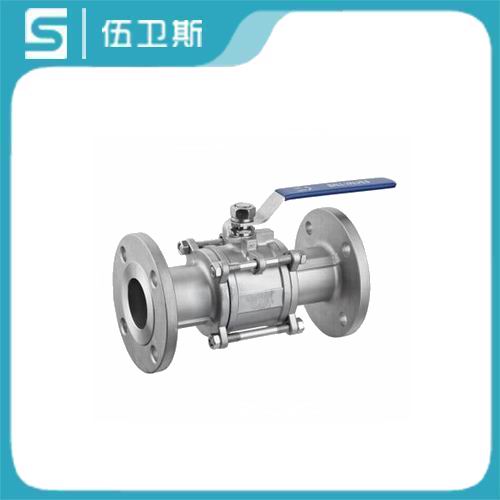

產品名稱：Q41F三片式法蘭球閥
產品概述：
1、質量：實行全過程質量監控，細心把關，全方位檢測！
2、價格：高效成本控制，自產自銷，減少中間環節，讓利于客戶！
3、交貨：充足的庫存，便捷的物流，嚴格按照合同期交貨！
服務：本公司專業生產、供應、銷售球閥系列產品，提供最新最全的球閥系列價格，擁有完善的售后服務，產品暢
銷全國各地，歡迎來電咨詢與采購。
產品介紹
Q41F三片式法蘭球閥，法蘭球閥廠家-上海伍衛斯泵閥有限公司
三片式法蘭球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點
1、流體阻力小，全通徑的球閥基本沒有流阻；
2、結構簡單、體積小、重量輕；
3、緊密可靠。它有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用；
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制；
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便；
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕；
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用；
8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
性能參數
| 公稱壓力 | PN | 2.5,4.0,6.0 | MPa |
| 強度試驗壓力 | PT | 3.75,6.0,9,6 | |
| 低壓氣密封試驗壓力 | 0.6 | ||
| 高壓密封試驗壓力 | 2.75,4,4,6.6 | ||
| 適用介質 | 25F-25C/40C | Q41F-25P/40P | 25R-Q41F/40R |
| 水、油品、氣 | 硝酸類 | 醋酸婁 | |
| 適用溫度 | -40-210℃ | ||
零件材料
| 序號NO. | 零件名稱 | 材質 | |
| 不銹鋼 | 碳鋼 | ||
| 1 | 螺栓 | 不銹鋼304 | 碳鋼 |
| 2 | 彈簧墊圈 | 不銹鋼304 | 不銹鋼304 |
| 3 | 螺母 | 不銹鋼304 | 碳鋼 |
| 4 | 閥蓋 | 不銹鋼SS316 | 碳鋼WCB |
| 5 | 閥體 | 不銹鋼SS316 | 碳鋼WCB |
| 6 | 球 | 不銹鋼SS304 | 不銹鋼CF8 |
| 7 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
| 9 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 10 | 閥桿螺母 | 不銹鋼SS316 | 不銹鋼SS304 |
| 11 | 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 12 | 螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 13 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
主要安裝尺寸
| DN | B | L | D | K | Y | d | C | f | H | A | n-do |
| 15 | 15 | 130 | 95 | 65 | 40 | 46 | 14 | 2 | 75 | 130 | 4-14 |
| 20 | 20 | 150 | 105 | 75 | 51 | 56 | 16 | 2 | 75 | 140 | 4-14 |
| 25 | 28 | 160 | 115 | 85 | 58 | 65 | 16 | 2 | 90 | 140 | 4-14 |
| 32 | 32 | 180 | 140 | 100 | 66 | 76 | 18 | 3 | 110 | 170 | 4-18 |
| 40 | 38 | 200 | 1501 | 110 | 76 | 84 | 18 | 3 | 130 | 200 | 4-18 |
| 50 | 50 | 230 | 165 | 125 | 88 | 99 | 20 | 3 | 140 | 220 | 4-18 |
| 65 | 64 | 290 | 185 | 145 | 110 | 118 | 22 | 3 | 170 | 350 | 8-18 |
| 80 | 76 | 310 | 200 | 160 | 121 | 132 | 24 | 3 | 180 | 350 | 8-18 |
| 100 | 100 | 350 | 235 | 190 | 150 | 156 | 24 | 3 | 250 | 550 | 8-22 |
