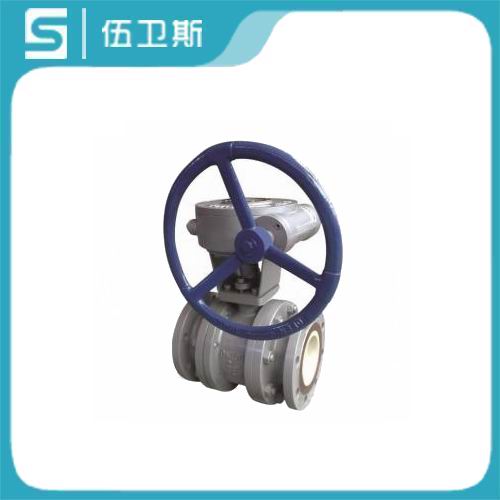

產品名稱：Q341TC蝸輪陶瓷球閥
產品概述：1、質量：實行全過程質量監控，細心把關，全方位檢測！
2、價格：高效成本控制，自產自銷，減少中間環節，讓利于客戶！
3、交貨：充足的庫存，便捷的物流，嚴格按照合同期交貨！
服務：本公司專業生產、供應、銷售球閥系列產品，提供最新最全的球閥系列價格，擁有完善的售后服務，產品暢
銷全國各地，歡迎來電咨詢與采購。
產品介紹
Q341TC蝸輪陶瓷球閥，陶瓷球閥廠家-上海伍衛斯泵閥有限公司
蝸輪陶瓷球閥具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點，廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中，是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封閥尤其適用于帶顆粒、纖維狀介質環境。
陶瓷球閥主要特點
1、所有介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能、且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性及高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢，也是目前唯一合適此類介質的閥門。

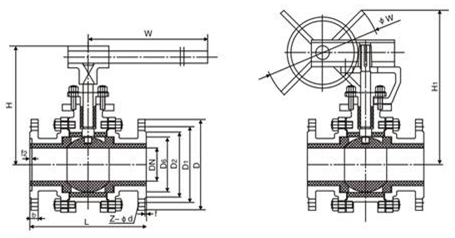

陶瓷球閥主要外形及連接尺寸
| 公稱壓力PN（MPa） | 公稱通徑DN（mm） | 尺寸 | ||||||||||||
| L | D | D1 | D2 | D6 | b | f | f6 | Z-Фd | W | ФW | H | H1 | ||
| 1.6 | 15 | 130 | 95 | 65 | 45 | - | 14 | 2 | - | 4-14 | 140 | - | 85 | - |
| 20 | 140 | 105 | 75 | 55 | - | 14 | 2 | - | 4-14 | 140 | - | 90 | - | |
| 25 | 150 | 115 | 85 | 65 | - | 14 | 2 | - | 4-14 | 150 | - | 99 | - | |
| 32 | 165 | 135 | 100 | 78 | - | 16 | 2 | - | 4-18 | 180 | - | 105 | - | |
| 40 | 180 | 145 | 110 | 85 | - | 16 | 3 | - | 4-18 | 200 | - | 126 | - | |
| 50 | 200 | 160 | 125 | 100 | - | 16 | 3 | - | 4-18 | 250 | - | 140 | - | |
| 65 | 220 | 180 | 145 | 120 | - | 18 | 3 | - | 4-18 | 300 | - | 165 | - | |
| 80 | 250 | 195 | 160 | 135 | - | 20 | 3 | - | 8-18 | 350 | - | 178 | - | |
| 100 | 280 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 500 | 305 | 230 | 380 | |
| 125 | 320 | 245 | 210 | 185 | - | 22 | 3 | - | 8-18 | 800 | 305 | 280 | 405 | |
| 150 | 360 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 800 | 305 | 310 | 460 | |
| 200 | 400 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 1000 | 305 | 350 | 550 | |
| 2.5 | 15 | 130 | 95 | 65 | 45 | - | 16 | 2 | - | 4-14 | 140 | - | 85 | - |
| 20 | 140 | 105 | 75 | 55 | - | 16 | 2 | - | 4-14 | 140 | - | 90 | - | |
| 25 | 150 | 115 | 85 | 65 | - | 16 | 2 | - | 4-14 | 150 | - | 99 | - | |
| 32 | 165 | 135 | 100 | 78 | - | 18 | 2 | - | 4-18 | 180 | - | 105 | - | |
| 40 | 180 | 145 | 110 | 85 | - | 18 | 3 | - | 4-18 | 200 | - | 126 | - | |
| 50 | 200 | 160 | 125 | 100 | - | 20 | 3 | - | 4-18 | 250 | - | 140 | - | |
| 65 | 220 | 180 | 145 | 120 | - | 22 | 3 | - | 8-18 | 300 | - | 165 | - | |
| 80 | 250 | 195 | 160 | 135 | - | 22 | 3 | - | 8-18 | 350 | - | 178 | - | |
| 100 | 320 | 230 | 190 | 160 | - | 24 | 3 | - | 8-23 | 500 | 305 | 230 | 380 | |
| 125 | 400 | 270 | 220 | 188 | - | 28 | 3 | - | 8-25 | 800 | 305 | 280 | 405 | |
| 150 | 400 | 300 | 250 | 218 | - | 30 | 3 | - | 8-25 | 800 | 305 | 310 | 460 | |
| 200 | 550 | 360 | 310 | 278 | - | 34 | 3 | - | 12-25 | 1000 | 305 | 350 | 550 | |
| 4.0 | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | - | 4-14 | 140 | - | 85 | - |
| 20 | 140 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 140 | - | 90 | - | |
| 25 | 150 | 115 | 85 | 67 | 58 | 16 | 2 | 4 | 4-14 | 150 | - | 99 | - | |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 180 | - | 105 | - | |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 200 | - | 126 | - | |
| 50 | 220 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 250 | - | 142 | - | |
| 65 | 250 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-18 | 300 | - | 165 | - | |
| 80 | 280 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 350 | - | 178 | 330 | |
| 100 | 320 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 500 | 305 | 230 | 380 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-25 | 800 | 305 | 280 | 420 | |
| 150 | 400 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-25 | 800 | 305 | 310 | 480 | |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-30 | 1000 | 400 | 350 | 560 | |
