產品概述：1、質量：實行全過程質量監控，細心把關，全方位檢測！
2、價格：高效成本控制，自產自銷，減少中間環節，讓利于客戶！
3、交貨：充足的庫存，便捷的物流，嚴格按照合同期交貨！
服務：本公司專業生產、供應、銷售閘閥系列產品，提供最新最全的閘閥系列價格，擁有完善的售后服務，產品暢銷全國各地，歡迎來電咨詢與采購。
產品介紹

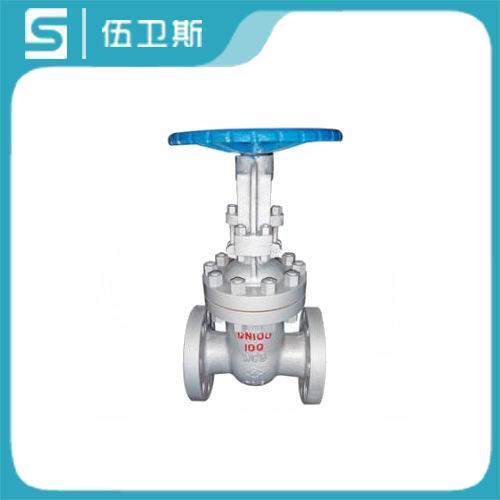

Z41Y高溫高壓閘閥，高溫高壓閘閥廠家-上海伍衛斯泵閥有限公司
一、Z41Y高溫高壓閘閥概述
Z41Y高溫高壓閘閥適用于工作壓力 1.6~20.0MPa，工作溫度 -29℃~570℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
二、Z41Y高溫高壓閘閥零部件材料
零件名稱 | 材 料 | |||
Z41H-16C | Z41W-16P | Z41W-16R | Z41Y-16I | |
Z41H-25 | Z41W-25P | Z41W-25R | Z41Y-25I | |
Z41H-40 | Z41W-40P | Z41W-40R | Z41Y-40I | |
Z41H-64 | Z41W-100P | Z41W-100R | Z41Y-100I | |
Z41H-100 | ||||
閥體閥蓋 | 碳鋼 | 鉻鎳鈦鋼 | 鉻鎳鉬 鈦鋼 | 鉻鉬合金鋼 |
閘板、閥座 | 碳鋼、不銹鋼 | 合金鋼堆焊 硬質合金鋼 | ||
閥桿 | 不銹鋼 | 合金鋼 | ||
閥桿螺母 | 鋁青銅 | |||
填料 | 石墨、石棉盤根 | 浸聚四氟乙烯石棉盤根 | 耐高溫石棉盤根 | |
手輪 | 可鍛鑄鐵、球墨鑄鐵 | |||
三、Z41Y高溫高壓閘閥主要外形及結構尺寸
Z41H、Z41Y、Z41W 型 PN16閘閥主要外形及結構尺寸 | ||||||||||
DN | L | D | D1 | D2 | b | f | z×?d | H | D0 | 重量 / kg |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4×?14 | 175 | 200 | 4 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4×?14 | 180 | 200 | 5 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4×?14 | 210 | 200 | 6 |
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4×?18 | 210 | 200 | 7 |
40 | 200 | 145 | 110 | 85 | 16 | 3 | 4×?18 | 350 | 200 | 19 |
50 | 250 | 160 | 125 | 100 | 16 | 3 | 4×?18 | 358 | 240 | 29 |
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4×?18 | 375 | 240 | 33 |
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8×?18 | 433 | 280 | 45 |
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8×?18 | 502 | 320 | 63 |
125 | 325 | 245 | 210 | 185 | 22 | 3 | 8×?18 | 612 | 360 | 108 |
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8×?23 | 676 | 360 | 134 |
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12×?23 | 820 | 400 | 192 |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×?25 | 969 | 450 | 273 |
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12×?25 | 1142 | 560 | 379 |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×?25 | 1280 | 640 | 590 |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×?30 | 1452 | 640 | 850 |
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×?30 | 1541 | 720 | 907 |
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20×?34 | 1676 | 720 | 958 |
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20×?41 | 1874 | 800 | 1112 |
